首頁設備PRESSFIT 插針設備

PININSERT 2100 XL

Pininsert 2100 XL是一臺數控落地式機器，用于半自動插針。它專為大批量生產而設計：單插針每小時最高可完成8000次插針操作，而雙插針可高達每小時15000次。
Pininsert 2100 XL通過電腦進行監控，插針高度可自由編程，可以集成到現有的生產線中，也可以作為獨立的設備單獨運行。
Pininsert 2100 XL提供可選配件，包括用于PCB的通用夾具，以及專用于塑料連接器的配套夾具的Y型工作臺。

插針手冊

技術參數

電源
220V.50Hz單相10A
功率
2,0 kW
瞬時循環時間
500 ms/插針
最大PIN針長度 (標準版)
25 mm
最大PIN針長度 (增長版)
60 mm
PIN針最大截面尺寸
1.5 mm
插針頭更換時間
10分鐘
零件組更換為插針頭的時間
10分鐘
標準電動X軸（選配）
400 mm 行程
標準電動Y軸（選配）
400 mm 行程
重量（基礎）
？ kg
尺寸 (W x D x H)
1200 x 1200 x 1600 mm
CE 認證

標準功能
選項
連接示例

標準功能

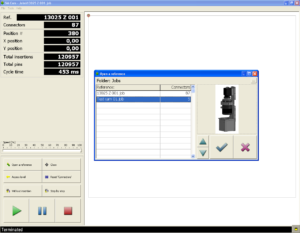

友善的鍵鼠配套人機界面操作方式
導引系統

每根針都在切斷前被固定在插針壓力內，這一設計降低了針長度的公差以及為切針及插入提供精度。

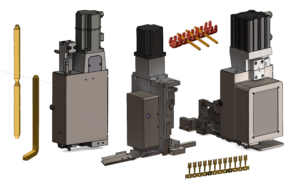

電動插針頭

電氣插入頭是完全可互換的，從而簡化了對新應用的更改。根據插針類型，插針壓頭分幾種類型：連針型，直角，U形帶（綁帶）或端子。插入精度非常穩定并控制于±0.05mm（CPK> 1.68）之下。

使用伺服電機時，插入深度由編碼器控制并通過程序編輯到0.01mm的精度而非其他設備那樣依靠機械調節。從而避免了為每一新產品導入而重新進行機械調節。

插針技術可使用預切截面積從0.3到1.5 mm（伺服驅動）或1 mm（氣動）的圓針線或方針線。

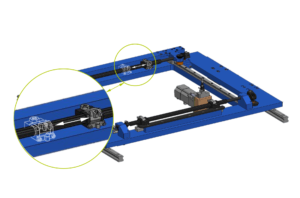

Y軸連機器移動平臺

在Y軸平臺上可裝載配備可移動的夾具供待插塑料連接器之用。夾具包含定位銷以確保連接器放置就位，并可配備產品位置校正裝置來確保每一個連接器位置。

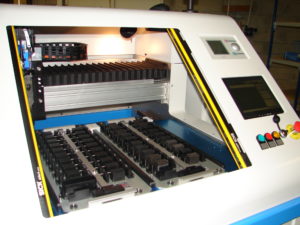

可使用2套或以上夾具以提高效率：當其中一個夾具正處于插針時，操作員可以在另外一套夾具上放置新的元器件。

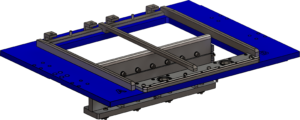

PCB萬用工作臺

400x400mm泛用工作臺配備可移動裝夾用以固定各種尺寸的PCB，10/20mm行程頂針用以支撐插入時的插入支撐點。配備本裝夾平臺可在更換同類產品時無需更換夾具即可使用。

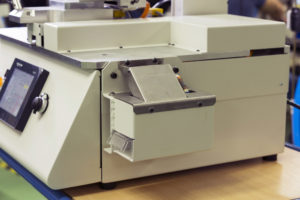

放卷系統

根據針形式不同，放卷系統可分為：連針落地放卷機、綁帶放卷機及端子放卷機。

選項

條形碼閱讀器
將力數據導出至Excel文件

系統允許將所有插針數據導出為Excel格式。
防錯

當激光或插針力傳感器識別出不合格的部件時，將被自動分揀專用容器。在檢測到容器內放入不合格部件之前，機器將暫停運行。
插針力控制

系統控制每次插針，并將實際插針力與預設的參考值進行對比。如果出現偏差，機器將自動停機或觸發警報。
針腳檢測激光控制

針腳檢測激光控制裝置可使機器區分空槽與已裝針腳槽位。新針腳僅插入空槽，其他位置則跳過處理。
插針高度攝像頭控制

專用攝像頭用于確定PCB上三個極端孔的位置，并據此計算出所有孔的位置及對應的插針點。
部件位置激光控制裝置

部件位置激光控制裝置可檢測到定位誤差，在屏幕上顯示錯誤提示，并暫停機器運作，直到部件被正確放置。
部件自動裝載/卸載

電動皮帶輸送機將部件自動裝載/卸載到Pininsert設備中，與其他設備同步。
照明和安全光束

安全光束能夠探測到異物并立即停機這項功能結合工作區的照明，確保了操作員的安全。
