PININSERT 2100

Pininsert 2100是一種啟動或伺服驅動的臺式插針設備，采用半自動插針方式將PIN針插入（PIN INSERTION）各種電氣元件。它被設計為可以獨立使用的或集成到產線上而廣泛應用于中小批量生產（每小時高達3600針）

元件位于可手動調節的工作臺上，操作員將其移動到工作區，在分步操作模式和手動操作模式下根據操作員設定的選項一次插入一根PIN針，電動工作臺在選定設置下自動運行并進行生產。

設備采用在線作業模式，運動機構伺服系統控制;
兼容通用SMEMA自動上下料通訊接口；
針線物料自動連續供應，自動切針、插針機構，生產全程自動化;
采用成套受力傳感檢測系統，實時顯示插針受力曲線、監控產品批次壓力變化，有效管控生產過程，品質回溯;
可配備多達2個插針工作頭，實現不同型號插針生產;
視覺定位系統實現PCB Mark定位、孔檢測；
友好的人機控制交互環境，集成生產統計、調試維護、日志管理等功能，通過用戶權限管理有效保護日常生產參數安全；
具備安全門開閉保護等完善的動作安全保護系統，確保工作安全可靠。

插針手冊

技術參數

電源
220V. 50Hz single-phase 10A
功率
0,5 kW
氣壓
6b
瞬時循環時間
500 ms/pin
最大PIN針長度 (標準版)
25 mm
最大PIN針長度 (增長版)
60 mm
PIN針最大截面尺寸
1.5 mm
插針頭更換時間
10 min.
零件設定更改時間（插針頭內側）
15 min.
標準機械軸X軸 (可選項)
150 mm stroke
標準機械軸Y軸 (可選項)
150 mm stroke
重量(基礎)
70 kg
尺寸 (W x D x H)
400 x 400 x 700 mm
CE 認證

標準功能
選項

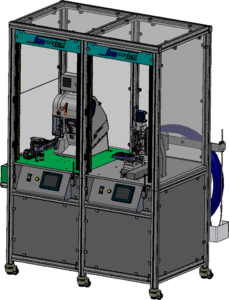

連接示例

標準功能

放卷系統

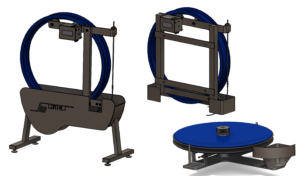

根據針形式不同，放卷系統可分為：連針落地放卷機、綁帶放卷機及端子放卷機。
導引系統

每根針都在切斷前被固定在插針（PIN INSERTION）壓力內，這一設計降低了針長度的公差以及為切針及插入提供精度。

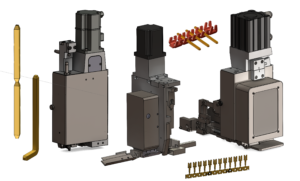

插針壓頭

插針（PIN INSERTION）壓頭，氣動或伺服馬達，包括工具組，可以根據應用將其更換為另一組。

根據插針（PIN INSERTION）類型，插針（PIN INSERTION）壓頭分幾種類型：連針型，直角，U形帶（綁帶）或端子。

插入精度非常穩定并控制于±0.05mm（CPK> 1.68）之下。使用伺服電機時，插入深度由編碼器控制。

插針技術（PIN INSERTION）可使用預切截面積從0.3到1.5 mm（伺服驅動）或1 mm（氣動）的圓針線或方針線。

選項

掃碼器

設備可配備掃碼器讀取不同的編碼。
防呆機制

產品在鐳射感應器或壓力監控器的監控下，若是不良品則將被投放到特別的收容器內，而設備則在未有檢測到此不良品被投放之前，會保持停止?fàn)顟B(tài)。
壓力數據輸出

系統可輸出所有的可用的插入力數據到文檔
插入力監控

壓力監控器監控著每一針插入并將其與參考值對比。當插入力偏差值過大則將使設備自動停止并發出警報聲。
插針鐳射監測

通過鐳射監測控制，設備可以識別當前位置是否已經插針。針只插入空槽而已插針位置則會跳過。
低/高清晰度攝像機

攝像機邏輯集成插入高度控制。清晰度的選擇取決于產品的大小。
產品定位檢測

使用鐳射定位監測產品定位。當產品未正確放置時，系統在屏幕上發送一個錯誤提示并且阻止設備運作，直到產品正確放置后方可繼續進行。
自動電動定位

Pininsert 2100可配置電動平臺。從而它的運動定位可由電機精確地從從一點移動到另一點。

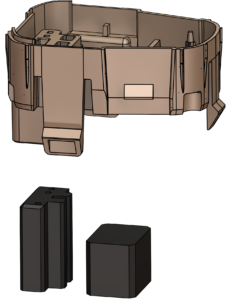

產品位置校正裝置

設備工作臺可安裝對齊裝置，產品可放入裝置上簡化定位。

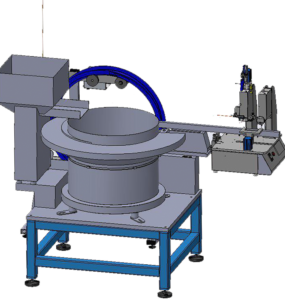

連接器震動盤供料

散針供料選用。經由漏斗將針自動地輸送到震動盤機直線震動傳動帶上。
照明與安全防護

可在設備框架上應用安全防護光柵來監測外來物品闖入以停止機器運作，同時此選項也為操作人員提供照明，確保其安全
框架與電柜

設備及其所有的配套組件可集成到落地外框內，包含PLC及HMI（人機界面）。
