PININSERT 3200

Pininsert 3200（傳送帶版）配備了兼容SMEMA接口的皮帶傳送系統，可以將設備集成到客戶的表面貼裝印刷電路板生產線上。
可以將其改造為DH（雙頭）版本，帶有兩個插針頭，可以在一個周期內插入不同尺寸的針腳，而無需重新調節。

插針手冊

技術參數

電源
220V.50Hz單相10A
功率
3,0 kW
大氣壓
6bar
瞬時循環時間
500 ms/插針
最大PIN針長度 (標準版)
25mm
最大PIN針長度 (增長版)
60 mm
PIN針最大截面尺寸
1,5 mm x 1,5 mm
PCB尺寸
最小50 x 50 mm，最大400 x 400 mm
插針頭更換時間
10 分鐘
零件組更換為插針頭的時間
15 分鐘
標準電動X軸（選配）
400 mm行程
標準電動Y軸（選配）
400 mm 行程
重量（基礎）
1500 kg
尺寸 (W x D x H)
1860 x 1730 x 1670 mm
傳送系統離地面高度
350 ± 30 mm
CE 認證

標準功能
選項
連接示例

標準功能

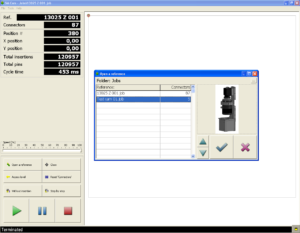

操作簡便的PC界面，配備了標準的PC鍵盤和鼠標。
定位系統

針腳在到達切割位置之前，先在插針頭上進行固定，這樣做有效減少了針腳長度的公差，進而提升了切割與插針的精確度。
自動操作臂

自動操作臂沿著三個軸向?qū)⒉考囊粋€(gè)單元轉移到另一個單元，執行直化、切割、剝離、扭轉、壓接和卸載等任務。

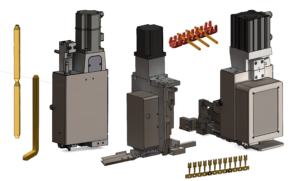

電氣插針頭

插針頭可完全互換，簡化了更換至新應用場景的過程。根據不同的針腳設計，有多種類型的插針頭：端對端、直角、U形帶（或稱帶狀）以及端子類型。

保證了極高的插針精度，誤差范圍控制在±0.05mm之內（CPK>1,68）。

插針深度的控制則依靠編碼器，可在PC編輯器中精確到百分之一毫米，而其他品牌需要通過機械方式來設定。因此，每個新系列產品均無需進行機械調整。

該插針技術采用預先切割成圓形或方形的線材，適用的截面積范圍為0.3至1.5 mm（當使用伺服驅動頭時），或1 mm（當使用氣動頭時）。

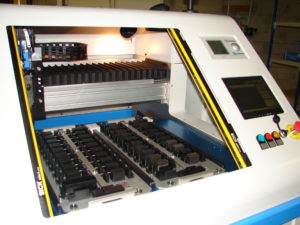

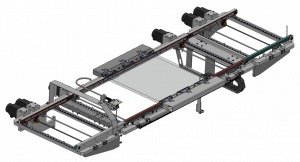

傳送臺

可調節工作臺能夠容納長度和寬度在50至400 mm、厚度在0.5至4 mm的PCB，方便將針腳插入。

配備了適用于各種PCB板的通用夾持裝置，以及位于插針點下方用于支撐的砧座。因此，在轉換不同尺寸的應用時無需更換夾具。

傳送帶控制兼容SMEMA接口使機器能夠無縫集成到表面貼裝PCB的裝配線和產品追溯系統中。

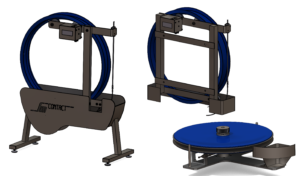

針腳展開系統

根據不同的針腳類型，存在多種針腳送料系統：端對端針腳的落地式展開機、適用于帶狀針腳的載體式針腳展開機，以及端子展開機。

選項

針腳檢測激光控制

該系統可使機器區分空槽與已裝針腳槽位。新針腳僅插入空槽，其他位置則跳過處理。
插針力控制

系統控制每次插針，并將實際插針力與預設的參考值進行對比。如果出現偏差，機器將自動停機或觸發警報。
防錯

當激光或插針力傳感器識別出不合格的部件時，將被自動分揀專用容器。在檢測到容器內放入不合格部件之前，機器將暫停運行。

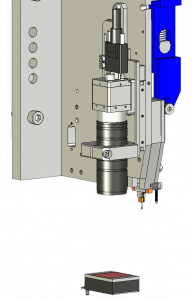

插針高度攝像頭控制

集成邏輯的低/高清攝像頭可用于控制插針高度。
插針攝像頭控制

攝像頭對PCB上的定位孔進行檢查利用這些數據，程序會自動調整針腳的安置位置確保PCB生產中出現的偏差都能得到修正。
數據矩陣條形碼閱讀器

用于自動調整程序設置。
照明和安全光束

安全光束能夠探測到異物并立即停機這項功能結合工作區的照明，確保了操作員的安全。
將力數據導出至Excel文件

系統允許將所有插針數據導出為Excel格式。
部件位置激光控制

該選配件可檢測到定位誤差，在屏幕上顯示錯誤提示，并暫停機器運作，直到部件被正確放置。
